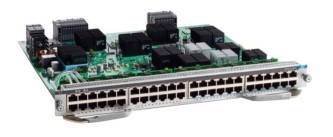

C9400-LC-48UX模块

C9400-LC-48UX 48 端口 UPOE® 线卡 (C9400-LC-48UX)，带 24 个多千兆端口和 24 个 10/100/1000 Mbps 端口

思科 Catalyst 9400 系列 48 端口 UPOE® 线卡 (C9400-LC-48UX)，带 24 个多千兆端口和 24 个 10/100/1000 Mbps 端口思科 Catalyst 9400 系列48 端口 UPOE 线卡具有 24 个多千兆端口和 24 个 10/100/1000 Mbps 端口，可提供您所需的解决方案，帮助支持较新的应用（例如在现有以太网接入布线基础上使用第二代 802.11ac 技术无线接入点）。

C9400-LC-48UX模块

采用允许自动协商的多千兆交换机端口，基于现有 5e 类和 6 类电缆支持 100 Mbps、1 Gbps、2.5 Gbps 和 5 Gbps 的传输速度，并基于 6 类布线支持高达 10 Gbps 的传输速度。多千兆以太网线卡支持以太网供电 (PoE)、PoE Plus (PoE+) 和思科通用 PoE（思科 UPOE），可为无线接入点提供 15W、30W 或 60W 电源。思科目前仍是唯一一家能够为下一代工作场所中的下游设备提供 60W 电源的供应商。这意味着您无需在墙壁或天花板中增设供电线路，即可为更多设备供电（包括 IP 电话、IPTV、监控摄像头、虚拟桌面客户端等等）；不仅如此，您还可以利用基于标准的节能以太网获得更多优势。更重要的是，您可以在单一交换平台中同时获得上述思科 UPOE 优势和多千兆 Wi-Fi 速度。功能
● 48 个端口，24 个多千兆端口和 24 个 10/100/1000 Mbps 端口
● 多千兆端口上的速度为 100/1000 Mbps、2.5/5 Gbps 和 10GBASE-T，其他端口上的速度为 10/100/1000 Mbps
● 在所有端口上的无阻塞 1000 Mbps
● 所有端口都提供 RJ-45 接口
● 受思科 IOS® XE 软件版本 16.6.2 或更高版本支持
● 思科 UPOE：在线卡中的所有端口上最高支持 60W 的功率
● 在所有 10/100/1000 端口上均采用节能以太网 802.3az 标准
● 在多千兆端口上采用 IEEE 802.3bz、802.3an 多千兆以太网标准
● IEEE 802.3af/at 和思科准标准版 PoE
● 硬件具有 IEEE 802.1ae (MACsec-256) 功能
● 第 2 层到第 4 层巨型帧支持（最多 9198 字节）
● 企业和商业版：旨在为下一代 IP 电话、无线接入点、无线基站、视频摄像机、虚拟桌面客户端和其他 PoE/ 思科 UPOE 设备供电

● 支持需要增强性能来进行大型文件传输和网络备份的园区和分支机构应用

小型模块化机箱，适用于企业级分支机构和中型接入网络。高可用性电源，重塑您的网络，助力业务腾飞，出色的安全性和灵活性，充分满足混合办公需求,充分利用机器学习和人工智能 (AI) 等各种高级功能，获得卓越的安全性。通过 Cisco Catalyst Center 平台轻松监控您的网络。楼宇越智能，能效越优异。

思科®Catalyst®9400系列交换机是思科领先的模块化企业接入交换平台，作为Catalyst 9000系列的一部分，旨在改造您的网络，以应对工作场所在任何地方、端点可以是任何东西、应用程序托管在任何地方的混合世界。Catalyst 9400系列，包括Catalyst 9400 SUP-2/2XL监控器和线卡，将继续通过不断创新塑造未来，帮助您重新构想连接，加强安全性，并为您的大小混合动力员工重新定义体验。

高级持久性安全威胁、物联网（IoT）设备的指数级增长、无处不在的移动性和云采用都需要一个网络结构，该结构集成了先进的硬件和软件创新，以自动化、安全和简化客户网络。这种网络结构的目标是通过加速业务服务的推出来实现客户收入增长。

思科网络云和软件定义访问（SD Access）是支持业务的网络结构。思科网络云是一种开放、可扩展、软件驱动的架构，可加速和简化您的企业网络操作。可编程架构将您的IT员工从耗时、重复的网络配置任务中解放出来，这样他们就可以专注于积极改变您业务的创新。SD Access通过基础功能实现了从边缘到云端的基于策略的自动化。这些措施包括：

简化设备部署有线和无线网络的统一管理网络虚拟化和分段基于组的策略基于上下文的分析

C9400-LC-48UX 模块

Cisco Catalyst 9400 Series 48-Port UPOE线路卡具有24个端口多目标端口和24 10/100/1000 MBPS端口，为支持新应用程序（例如802.11ac Wave 2接入点）提供了所需的解决方案，并带有现有的以太网访问访问点。多目标交换机端口允许在现有5E和6台电缆上自动协商100 Mbps，1-Gbps，1-Gbps，2.5-Gbps和5-Gbps速度，并且一直高达10 gbps速度，高达10 gbps速度。多目标以太网行卡支持对以太网（POE），POE Plus（POE+）和Cisco Universal Poe（Cisco UPOE）的功率，可将15W，30W或60W提供到接入点。思科仍然是唯一可以在下一代工作空间中为下游设备提供60W的供应商。因此，您可以为更多设备提供动力 - IP电话，IPTV，监视摄像头，虚拟桌面客户端，还有许多其他人 - 不得不安装额外的墙壁或天花板电路，同时利用基于标准的节能以太网。现在，您可以在单个开关平台中实现所有这些Cisco UPOE的好处，同时启用多目标Wi-Fi速度。

特征

● 48个端口，带有24个多目标端口和24 10/100/1000 Mbps端口。

● 在多目标端口上的100/1000 Mbps，2.5/5 Gbps和10GBase-T和其他端口上的10/100/1000 Mbps。

● 在所有端口上，最多可覆盖1000 Mbps。

● 所有端口上的RJ-45接口。

●在 ^CiscoIos®XE软件版本16.6.2或更高版本上支持。

● Cisco UPOE：在线卡中的所有端口上最多可达60W。

● 所有10/100/1000端口上的节能以太网802.3AZ。

● IEEE 802.3Bz，802.3AN多目标端口上的Multigigabit以太网标准。

● IEEE 802.3AF/AT和CISCO PRE-STANDARD POE。

● IEEE 802.1AE（MACSEC-256）硬件功能。

● 第2层至第4层巨型框架支撑（最多9216个字节）。

● 企业和商业：旨在为下一代IP电话，无线访问点，无线基站，摄像机，虚拟桌面客户端以及其他POE/Cisco UPOE设备提供动力。

● 支持校园和分支应用程序，需要提高大型文件传输和网络备份的性能。

管理引擎模块重量


PID（带“=”则表示备件）	重量
C9400-SUP-1	9.9 磅（4.5 千克）
C9400-SUP-1XL	9.9 磅（4.5 千克）
C9400-SUP-1XL-Y	9.9 磅（4.5 千克）
C9400X-SUP-2	10.5 磅（4.78 千克）
C9400X-SUP-2XL	10.5 磅（4.78 千克）

线卡重量


PID（带“=”则表示备件）	重量
C9400-LC-12QC	7.7 磅（3.49 千克）
C9400-LC-24S	5.5 磅（2.49 千克）
C9400-LC-24XS	6.9 磅（3.1 千克）
C9400-LC-24XY	7.4 磅（3.37 千克）
C9400-LC-48H	6.9 磅（3.13 千克）
C9400-LC-48HN	8.5 磅（3.85 千克）
C9400-LC-48HX	8.4 磅（3.81 千克）
C9400-LC-48P	6.6 磅（3.0 千克）
C9400-LC-48S	6.5 磅（2.94 千克）
C9400-LC-48T	6.2 磅（2.82千克）
C9400-LC-48TX	7.6 磅（3.47 千克）
C9400-LC-48U	6.7 磅（3.0 千克）
C9400-LC-48UX	8.3 磅（3.8 千克）
C9400-LC-48XS	8.1 磅（3.67 千克）

电源模块重量


PID（向备件型号添加 =）	重量
C9400-PWR-2100AC	5.0 磅（2.3 千克）
C9400-PWR-3200DC	6.6 磅（3.0 千克）
C9400-PWR-3200AC	5.0 磅（2.3 千克）
C9400-PWR-3200ACT	4 至 5 磅（1.8 千克至 2.3 千克）¹³

¹³ 电源模块的重量因供应商而异。

空白盖板


PID（向备件型号添加 =）	重量
C9400-S-BLANK （Cisco Catalyst 9400 系列空槽盖）	3.4 磅（1.54 千克）
C9400-PWR-BLANK （Cisco Catalyst 9400 系列电源空白盖板）	0.14 磅（0.06 千克）

Cisco Catalyst 9400 Series Line Cards 常用板卡及软件版本

C9400-LC-48U Cisco Catalyst 9400 Series 48-Port UPOE 10/100/1000 (RJ-45) Cisco IOS XE Software Release 16.6.1

C9400-LC-48T Cisco Catalyst 9400 Series 48-Port 10/100/1000 (RJ-45) Cisco IOS XE Software Release 16.6.1

C9400-LC-48UX Cisco Catalyst 9400 Series 48Port UPOE w/ 24p mGig 24p RJ-45 Cisco IOS XE Software Release 16.6.2

C9400-LC-24XS Cisco Catalyst 9400 Series 24-Port 10 Gigabit Ethernet (SFP+) Cisco IOS XE Software Release 16.6.2

C9400-LC-48P Cisco Catalyst 9400 Series 48-Port POE+ 10/100/1000 (RJ-45) Cisco IOS XE Software Release 16.8.1

C9400-LC-24S Cisco Catalyst 9400 Series 24-Port Gigabit Ethernet (SFP) Cisco IOS XE Software Release 16.8.1

C9400-LC-48S Cisco Catalyst 9400 Series 48-Port Gigabit Ethernet (SFP) Cisco IOS XE Software Release 16.8.1

C9400-LC-48H Cisco Catalyst 9400 Series 48-Port UPOE+ 10/100/1000 (RJ-45) Cisco IOS XE Software Release 16.12.1

C9400-LC-48HN Cisco Catalyst 9400 Series 48-Port 5G multigigabit w/ full 90W UPOE+ Cisco IOS XE Software Release 17.5

C9400-LC-48HX Cisco Catalyst 9400 Series 48-Port 10G multigigabit w/ full 90W UPOE+ Cisco IOS XE Software Release 17.8.1

C9400-LC-48XS Cisco Catalyst 9400 Series 48-Port 10 Gigabit (SFP+) Cisco IOS XE Software Release 17.8.1

C9400-LC-24XY Cisco Catalyst 9400 Series 20-Port 25G (SFP28), 4-Port 10G (SFP+) Cisco IOSXE Software Release 17.12.1

C9400-LC-12QC Cisco Catalyst 9400 Series 12-Port 40G (QSFP+) or 4-Port 100G (QSFP28), 4-Port 40G (QSFP+) Cisco IOSXE Software Release 17.12.1

C9400-LC-48TX Cisco Catalyst 9400 Series 48-Port 10G multigigabit, data only (RJ-45) Cisco IOS XE Software Release 17.13.1

使用 C9400-SUP-1 时，背板带宽为 80 Gbps。使用 C9400-SUP-1XL、C9400-SUP-1XL-Y 和 C9400X-SUP-2时，每个负载模块插槽的背板带宽为 240 Gbps。使用 C9400X-SUP-2XL 时，每个负载模块插槽的背板带宽为 480 Gbps。

Product Number Description

C9404R (=) Cisco Catalyst 9400 Series 4 slot chassis 4个插槽机箱

C9407R (=) Cisco Catalyst 9400 Series 7 slot chassis 7个插槽机箱

C9410R (=) Cisco Catalyst 9400 Series 10 slot chassis 10个插槽机箱

C9400-SUP-1 (=) Cisco Catalyst 9400 Series Supervisor 1 Module Cisco Catalyst 9400 系列管理引擎 1 模块必须安装在编号为 2 和 3 的插槽中

C9400-SUP-1/2 Cisco Catalyst 9400 Series Redundant Supervisor 1 Module Cisco Catalyst 9400 系列管理引擎 1 模块必须安装在编号为 2 和 3 的插槽中

C9400-SUP-1XL (=) Cisco Catalyst 9400 Series Supervisor 1XL Module Cisco Catalyst 9400 系列管理引擎 1XL 模块必须安装在编号为 2 和 3 的插槽中

C9400-SUP-1XL/2 Cisco Catalyst 9400 Series Redundant Supervisor 1XL Module Cisco Catalyst 9400 系列管理引擎 1XL 模块必须安装在编号为 2 和 3 的插槽中

C9400-SUP-1XL-Y (=) Cisco Catalyst 9400 Series Supervisor 1XL-Y with 25G Module Cisco Catalyst 9400 系列管理引擎 1XL-Y 25G 模块必须安装在编号为 2 和 3 的插槽中

C9400-SUP-1XL-Y/2 Cisco Catalyst 9400 Series Redundant Supervisor 1XL-Y with 25G Module Cisco Catalyst 9400 系列管理引擎 1XL-Y 25G 模块必须安装在编号为 2 和 3 的插槽中

C9400X-SUP-2(=) Cisco Catalyst 9400 Series Supervisor 2 Module Cisco Catalyst 9400 系列管理引擎 2 模块必须安装在编号为 2 和 3 的插槽中

C9400X-SUP-2/2 Cisco Catalyst 9400 Series Redundant Supervisor 2 Module Cisco Catalyst 9400 系列管理引擎 2 模块必须安装在编号为 2 和 3 的插槽中

C9400X-SUP-2XL(=) Cisco Catalyst 9400 Series Supervisor 2XL Module Cisco Catalyst 9400 系列管理引擎 2XL 模块必须安装在编号为 2 和 3 的插槽中

C9400X-SUP-2XL/2 Cisco Catalyst 9400 Series Redundant Supervisor 2XL Module Cisco Catalyst 9400 系列管理引擎 2XL 模块必须安装在编号为 2 和 3 的插槽中

C9400-SSD-240GB Cisco Catalyst 9400 Series 240GB M2 SATA memory (Supervisor)

C9400-SSD-480GB Cisco Catalyst 9400 Series 480GB M2 SATA memory (Supervisor)

C9400-SSD-960GB Cisco Catalyst 9400 Series 960GB M2 SATA memory (Supervisor)

C9400-LC-48U (=) Cisco Catalyst 9400 Series 48-Port UPOE 10/100/1000 (RJ-45) Cisco Catalyst 9400 系列 48 端口 UPOE 10/100/1000 模块

C9400-LC-48P (=) Cisco Catalyst 9400 Series 48-Port POE+ 10/100/1000 (RJ-45) Cisco Catalyst 9400 系列 48 端口千兆以太网 POE/POE+ 模块

C9400-LC-48T (=) Cisco Catalyst 9400 Series 48-Port 10/100/1000 (RJ-45) Cisco Catalyst 9400 系列 48 端口 10/100/1000 模块

C9400-LC-48UX (=) Cisco Catalyst 9400 Series 48-Port UPOE w/ 24-port 10G mGig, 24-port 1G RJ-45 Cisco Catalyst 9400 系列 48 端口 UPOE 多千兆模块

C9400-LC-24XS (=) Cisco Catalyst 9400 Series 24-Port 10 Gigabit Ethernet (SFP+) Cisco Catalyst 9400 系列 24 端口 SFP/SFP+ 模块

C9400-LC-24S (=) Cisco Catalyst 9400 Series 24-Port 1 Gigabit Ethernet (SFP) Cisco Catalyst 9400 系列 24 端口 SFP 模块

C9400-LC-48S (=) Cisco Catalyst 9400 Series 48-Port 1 Gigabit Ethernet (SFP) Cisco Catalyst 9400 系列 48 端口 SFP 模块

C9400-LC-48H (=) Cisco Catalyst 9400 Series 48-Port UPOE+ 10/100/1000 (RJ-45) Cisco Catalyst 9400 系列 48 端口千兆以太网 UPOE+ 10/100/1000 模块

C9400-LC-48HN (=) Cisco Catalyst 9400 Series 48-Port UPOE+ 5G mGig (RJ-45) Cisco Catalyst 9400 系列 48 端口 UPOE+ 100 Mbps/1G/2.5G/5G 多千兆模块

C9400-LC-48HX (=) Cisco Catalyst 9400 Series 48-Port UPOE+ 10G mGig (RJ-45) Cisco Catalyst 9400 系列 48 端口 UPOE+ 100Mbps/1G/2.5G/5G/10G 多千兆模块

C9400-LC-48TX (=) Cisco Catalyst 9400 Series 48-Port 10G mGig data (RJ-45) Cisco Catalyst 9400 系列 48 端口 100Mbps/1G/2.5G/5G/10G 多千兆模块

C9400-LC-48XS (=) Cisco Catalyst 9400 Series 48-Port 10G (SFP+) Cisco Catalyst 9400 系列 48 端口 SFP/SFP+ 模块

C9400-LC-24XY Cisco Catalyst 9400 Series 20-Port 25G (SFP28), 4-Port 10G (SFP+) Cisco Catalyst 9400 系列 24 端口 10G/25G 模块

C9400-LC-12QC Cisco Catalyst 9400 Series 12-Port 40G (QSFP+) or 4-Port 100G (QSFP28), 4-Port 40G (QSFP+) Cisco Catalyst 9400 系列 12 端口 40G/100G 模块

最多支持4个电源

C9400-PWR-3200ACT (=) Cisco Catalyst 9400 Series Titanium Rated 3200W AC Power Supply

C9400-PWR-3200AC (=) Cisco Catalyst 9400 Series Platinum Rated 3200W AC Power Supply

C9400-PWR-2100AC (=) Cisco Catalyst 9400 Series Platinum Rated 2100W AC Power Supply

C9400-PWR-3200DC (=) Cisco Catalyst 9400 Series 3200W DC Power Supply

C9400-S-BLANK (=) Cisco Catalyst 9400 Series Slot Blank Cover

C9400-PWR-BLANK (=) Cisco Catalyst 9400 Series Power Supply Blank Cover

C9410-FAN= Cisco Catalyst 9400 Series 10 slot chassis Fan Tray

C9407-FAN= Cisco Catalyst 9400 Series 7 slot chassis Fan Tray

C9404-FAN= Cisco Catalyst 9400 Series 4 slot chassis Fan Tray

C9410-ACC-KIT= Cisco Catalyst 9400 Series 10 slot chassis Accessory Kit

C9407-ACC-KIT= Cisco Catalyst 9400 Series 7 slot chassis Accessory Kit

C9404-ACC-KIT= Cisco Catalyst 9400 Series 4 slot chassis Accessory Kit

C9404-RACK-19-KIT= Cisco Catalyst 9400 Series 4 slot chassis Rack Mount

C9407-RACK-19-KIT= Cisco Catalyst 9400 Series 7 slot chassis Rack Mount

C9410-RACK-19-KIT= Cisco Catalyst 9400 Series 10 slot chassis Rack Mount

C9410-SHELF-KIT= Cisco Catalyst 9400 Series 10 slot chassis Shelf Install Kit

C9407-SHELF-KIT= Cisco Catalyst 9400 Series 7 slot chassis Shelf Install Kit

C9400-DNA-E Cisco Catalyst 9400 Cisco DNA Essential Term License

C9400-DNA-E-3Y Cisco Catalyst 9400 Cisco DNA Essential 3 Year License

C9400-DNA-E-5Y Cisco Catalyst 9400 Cisco DNA Essential 5 Year License

C9400-DNA-E-7Y Cisco Catalyst 9400 Cisco DNA Essential 7 Year License

C9400-DNA-A Cisco Catalyst 9400 Cisco DNA Advantage Term License

C9400-DNA-A-3Y Cisco Catalyst 9400 Cisco DNA Advantage 3 Year License

C9400-DNA-A-5Y Cisco Catalyst 9400 Cisco DNA Advantage 5 Year License

C9400-DNA-A-7Y Cisco Catalyst 9400 Cisco DNA Advantage 7 Year License

C9400-LIC= Electronic SW License for Cisco Catalyst 9400 Switches

C9400-DNA-E-A C9400 NW and Cisco DNA Essentials to NW and Cisco DNA Advantage Upgrade

C9400-DNA-E-A-3 C9400 NW and Cisco DNA Essentials and Cisco DNA Advantage Upgrade License (3Y)

C9400-DNA-E-A-5 C9400 NW and Cisco DNA Essentials and Cisco DNA Advantage Upgrade License (5Y)

C9400-DNA-E-A-7 C9400 NW and Cisco DNA Essentials and Cisco DNA Advantage Upgrade License (7Y)

SKU Product Description

C9400-DNX-E-3Y C9400 3 Year term Cisco Catalyst Essentials software subscription license, Chassis

C9400-DNX-E-5Y C9400 5 Year term Cisco Catalyst Essentials software subscription license, Chassis

C9400-DNX-E-7Y C9400 7 Year term Cisco Catalyst Essentials software subscription license, Chassis

C9400-DNX-A-3Y C9400 3 Year term Cisco Catalyst Advantage software subscription license, Chassis

C9400-DNX-A-5Y C9400 5 Year term Cisco Catalyst Advantage software subscription license, Chassis

C9400-DNX-A-7Y C9400 7 Year term Cisco Catalyst Advantage software subscription license, Chassis
